Struktur pencawang transformer elektrik transformer 220kV

Struktur pencawang transformer elektrik berkualiti tinggi 220kV ditawarkan oleh pengeluar China Mao Tong. Beli Transformer Electric Transmission Struktur Substitusi 220kV yang berkualiti tinggi secara langsung dengan harga yang rendah. MAOTONG® Professional Transmission Substation Electric, klasifikasi dan ciri -ciri pencawang diterangkan secara ringkas. Apabila ia datang kepada grid kuasa, anda tidak boleh melakukan tanpa pencawang. Pencawang adalah kemudahan di persimpangan garis dalam rangkaian kuasa untuk menukar voltan, bertukar kuasa, dan mengumpul dan mengedarkan tenaga elektrik.

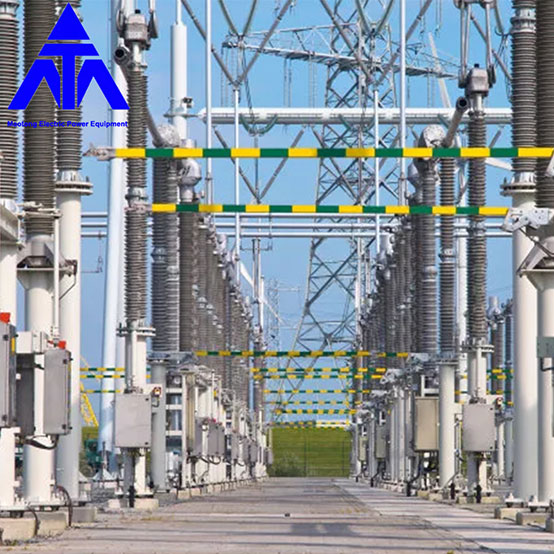

Sekiranya dibahagikan mengikut susun atur pencawang, pencawang secara amnya dibahagikan kepada pencawang luar, pencawang dalaman dan pencawang bawah tanah. Pencawang dalaman dibahagikan kepada pencawang semua indoor dan pencawang separuh perintah mengikut susun atur transformer utama dan peralatan elektrik voltan tinggi utama. Pencawang luar, pengubah utama dan peralatan elektrik voltan tinggi diatur di luar rumah.

Susunan ini menduduki kawasan yang besar, dan peranti dan bangunan elektrik dapat memenuhi keperluan pelbagai jenis jarak, seperti jarak keselamatan elektrik, jarak api, dan lain -lain, yang mudah untuk operasi, penyelenggaraan dan pembaikan. Ia sesuai untuk pembinaan di kawasan pinggir bandar atau luar bandar.

Seluruh pencawang dalaman, pengubah utama dan semua peralatan elektrik voltan tinggi dan rendah disusun di dalam dalaman. Jenis pencawang ini mengurangkan jumlah lantai, tetapi mempunyai keperluan yang lebih tinggi untuk susun atur dalaman bangunan. Ia mempunyai ciri -ciri perbezaan ketinggian yang padat dan tinggi dan ketinggian tingkat yang berbeza, yang mudah memenuhi keperluan landskap sekitarnya. Sesuai untuk kawasan penduduk padat penduduk, atau terletak di kawasan pantai, tasik garam, tumbuhan kimia dan kawasan lain dengan pencemaran udara yang tinggi.

Subsation separuh dalaman, pengubah utama atau susun atur peralatan elektrik voltan tinggi utama di luar, stesen dalaman digabungkan di jalan untuk menyelamatkan kawasan, keharmonian yang indah dengan persekitaran, keadaan operasi peralatan dan pencawang pengubah jenis luaran, kelebihan kos yang agak rendah dalam ekonomi adalah bandar kecil yang dibangunkan serta -merta untuk memberi perhatian sepenuhnya kepada persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan sepenuhnya terhadap persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan sepenuhnya terhadap persekitaran dan penyelarasan sepenuhnya terhadap persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan yang penuh dengan persekitaran dan penyelarasan sepenuhnya terhadap persekitaran dan penyelarasan sepenuhnya terhadap alam sekitar dan penyelarasan untuk memberi perhatian kepada alam sekitar.



Pencawang bawah tanah dibahagikan kepada pencawang bawah tanah sepenuhnya dan pencawang separuh bawah tanah. Bangunan utama pencawang bawah tanah keseluruhan dibina di bawah tanah, dan pengubah utama dan peralatan elektrik utama lain dipasang di bangunan bawah tanah.

Hanya sebilangan kecil bangunan seperti ventilasi dan peralatan pencawang, pintu masuk dan keluar kakitangan dibina di atas tanah, serta peralatan penyejukan dan bilik kawalan utama pengubah utama yang besar yang boleh diatur di atas tanah. Pencawang separuh bawah adalah terutamanya bangunan bawah tanah, dan transformer utama atau peralatan elektrik utama lain dipasang sebahagiannya di bangunan bawah tanah. Pencawang bawah tanah sesuai untuk dibina di kawasan yang padat dan padat penduduknya.

Menurut status dan fungsi pencawang dalam sistem kuasa, pencawang secara umumnya boleh dibahagikan kepada pencawang hab, pencawang penting serantau dan pencawang umum.

Pencawang hab terletak di titik pivot sistem kuasa. Voltan sisi voltan tinggi biasanya 500 (750) kV, dan voltan sisi voltan sederhana dan rendah biasanya 220kV (330kV) dan 35kV. Bahagian voltan tinggi pencawang hab disambungkan ke grid kuasa serantau dan disambungkan ke beberapa sumber kuasa besar, dan terdapat sejumlah besar penghantaran kuasa pada sisi voltan tinggi.

Pencawang ini dilengkapi dengan beberapa transformer langkah kuasa berkapasiti besar, yang memuat turun kuasa dari grid serantau dan membekalkan kuasa kepada pencawang penting di rantau ini. Sisi beban jenis pencawang ini sering menjadi titik kuasa utama grid kuasa serantau. Selepas kegagalan kuasa seluruh stesen akan membuat kerosakan sistem yang stabil, keruntuhan grid kuasa, mengakibatkan kawasan kegagalan kuasa yang besar.

Pencawang penting serantau terletak di titik pivot rangkaian serantau. Voltan sisi voltan tinggi biasanya 220 (330) kV, dan voltan sisi voltan sederhana dan rendah biasanya 110kV dan 35kV atau 10kV. Jenis pencawang ini terutamanya memuat turun kuasa dari grid kuasa serantau dan membekalkan kuasa ke rangkaian pengedaran serantau atau terus kepada pengguna. Selepas kegagalan kuasa seluruh stesen, ia boleh menyebabkan keruntuhan grid kuasa serantau dan menjejaskan bekalan kuasa seluruh rantau.

Jenis pencawang ini mempunyai keperluan yang berbeza untuk pendawaian elektrik utama kerana struktur grid kuasa yang berlainan di kawasan yang berbeza. Sebagai contoh, apabila struktur grid kuasa serantau kuat dan konfigurasi N-1 (atau N-2) direalisasikan, keperluan untuk kebolehpercayaan pendawaian utama elektrik pencawang agak berkurangan.

Pencawang umum terletak di hujung rangkaian daerah, yang juga dikenali sebagai pencawang terminal. Voltan sampingan voltan tinggi kebanyakannya 110kV, tetapi juga 220kV, dan voltan sampingan voltan tengah dan rendah umumnya 35kV dan 10kV. Terdapat juga voltan tinggi 110kV atau 220kV terus ke 35kV atau 10kV. Bekalan kuasa langkah ke bawah digunakan oleh pelanggan atau perniagaan berdekatan. Selepas kegagalan kuasa seluruh stesen, hanya pengguna dan perusahaan berdekatan yang terjejas, dan skop kesannya kecil.
