Tahap voltan sistem kuasa termasuk 220/380V (0.4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV dan 500 kV. Dengan peningkatan teknologi perkilangan motor, motor 10 kV telah dihasilkan dalam kelompok, jadi motor 3 kV dan 6 kV kurang digunakan, dan motor 20 kV dan 66 kV juga jarang digunakan. Sistem bekalan kuasa terutamanya 10 kV dan 35 kV. Sistem penghantaran dan pengedaran kuasa terutamanya melebihi 110 kV. Terdapat dua jenis penjana di loji kuasa: 6 kV dan 10 kV. Sekarang, 10 kV adalah penjana utama. Pengguna adalah sistem voltan rendah 220/380V (0.4 kV).

Menurut peraturan reka bentuk untuk peraturan rangkaian kuasa bandar, rangkaian penghantaran adalah 500 kV, 330 kV, 220 kV dan 110 kV, rangkaian pengedaran voltan tinggi adalah 110 kV dan 66 kV, rangkaian pengedaran voltan sederhana ialah 20 kV, 10 kV dan 6 kV, dan rangkaian pengedaran voltan rendah adalah 0.4 kV (220 v/380 v).

Loji kuasa menghantar kuasa 6 kV atau 10 kV. Sebagai tambahan kepada penggunaannya sendiri (kuasa tambahan), loji kuasa juga boleh menghantar voltan 10 kV kepada pengguna berhampiran loji kuasa. Julat bekalan kuasa 10 kV ialah 10 km, 35 kV ialah 20 ~ 50 km, 66 kV ialah 30 ~ 100 km, 110 kV ialah 50 ~ 150 km, 220 kV adalah 100 ~ 300 km, 330 kV adalah 200 ~ 600 km, 500 kV ialah 150 ~ 850 km.

Pelbagai tahap voltan sistem kuasa ditukar melalui transformer kuasa. Voltan meningkat kepada transformer langkah-langkah (pencawang adalah stesen langkah-langkah) dan berkurangan kepada transformer langkah ke bawah (pencawang adalah stesen langkah-langkah). Pengubah dua gegelung dengan dua gegelung (belitan) dipilih apabila satu voltan ditukar kepada voltan lain, dan pengubah tiga gegelung dengan tiga gegelung (belitan) dipilih apabila voltan lain ditukar kepada dua voltan.

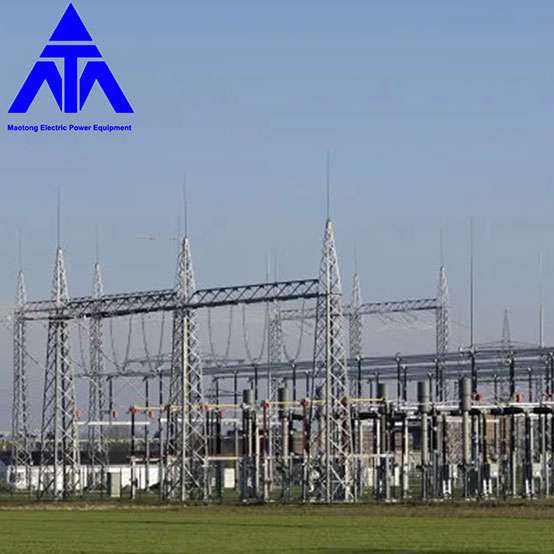

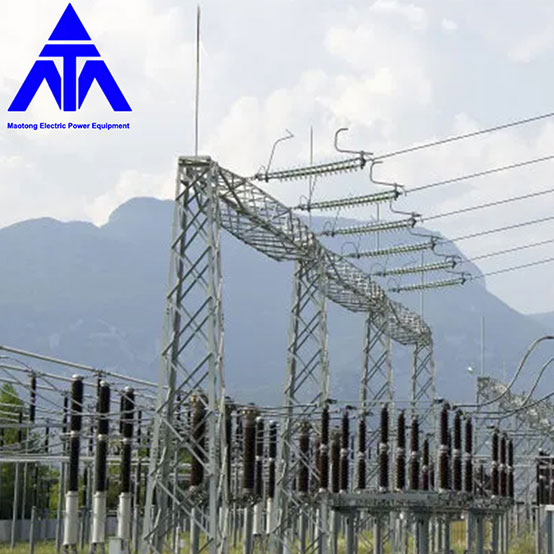

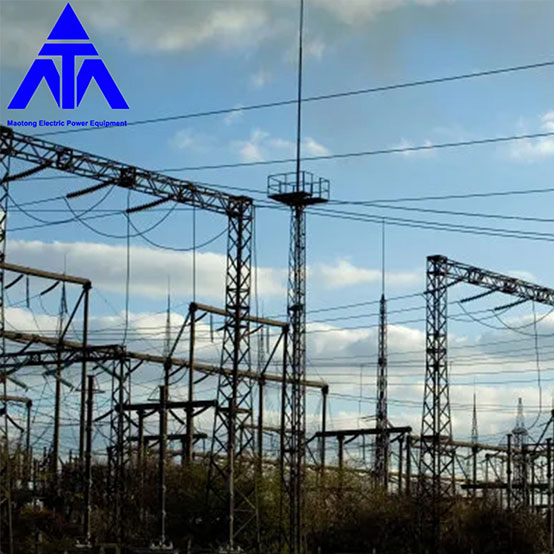

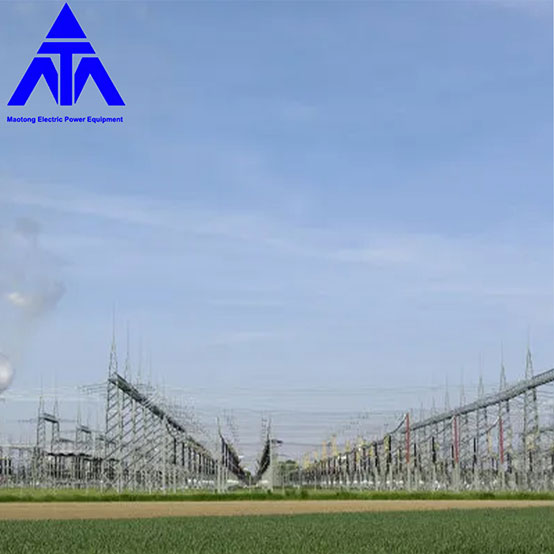

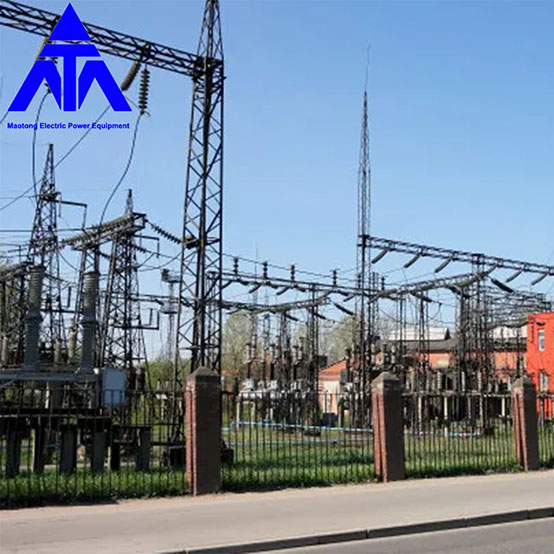

Di samping meningkatkan dan mengurangkan voltan, pencawang juga dibahagikan kepada stesen hab, stesen serantau dan stesen terminal mengikut saiznya. Tahap voltan stesen hab biasanya tiga (tiga transformer gegelung), 550kV/220kV/110kV. Stesen serantau juga mempunyai tiga tahap voltan (pengubah tiga gegelung), 220 kV/110 kV/35 kV atau 110 kV/35 kV/10 kV. Stesen terminal umumnya disambungkan secara langsung kepada pengguna, dan kebanyakannya mempunyai dua tahap voltan (dua gegelung pengubah) 110kV/10kV atau 35kV/10kV. Pencawang pengguna sendiri umumnya hanya mempunyai dua tahap voltan (pengubah gegelung ganda): 110 kV/10kV, 35 kV/0.4kV, dan 10kV/0.4kV, yang mana 10kV/0.4kV adalah yang paling banyak.
