Struktur Keluli 400KV Bergalvani untuk Pencawang Elektrik

Mao Tong ialah Struktur Keluli Tergalvani 400KV China yang terkemuka untuk pengeluar, pembekal dan pengeksport Pencawang Elektrik. Qingdao Maotong

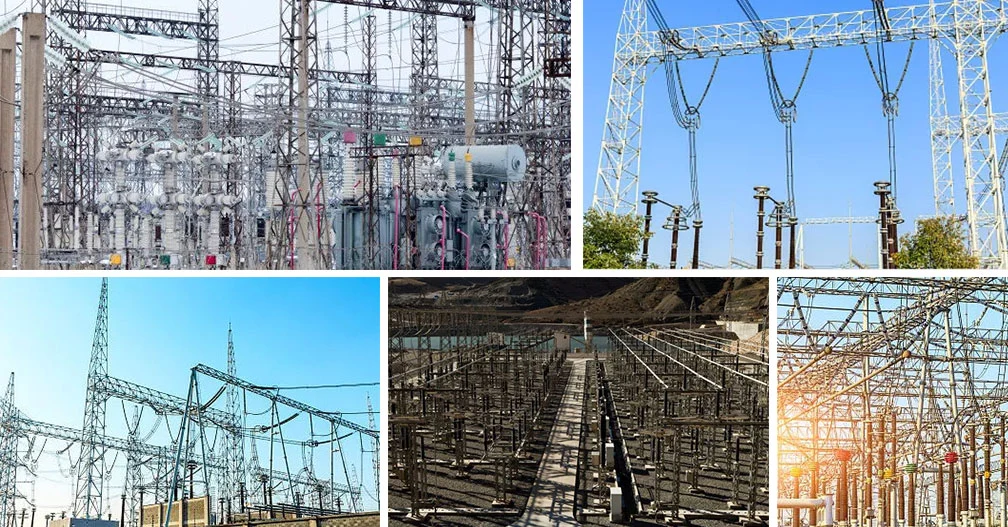

Seni bina pencawang ialah pencawang

Pencawang dan wayar luar lain, peralatan struktur sokongan utama nama am. Ia ditentukan mengikut tahap voltan, skala, susun atur peralatan, keadaan pembinaan dan operasi serta keadaan iklim tempatan. Mengikut sifat elektrik, tahap voltan yang berbeza memerlukan jarak tertentu antara wayar, wayar ke tanah dan wayar ke struktur. Oleh itu, struktur pencawang dicirikan oleh tiang tinggi dan bahagian kecil, kepunyaan struktur fleksibiliti yang besar. Dari segi klasifikasi jenis susun atur teknologi, terdapat susun atur sederhana, susun atur separuh ketinggian dan susun atur tinggi. Susun atur separa tinggi dan susun atur tinggi digunakan terutamanya dalam pencawang dengan tahap voltan tinggi.

Pada masa ini, pencawang daya tarikan kereta api elektrik adalah susun atur saiz sederhana. Dari segi klasifikasi tujuannya, struktur dibahagikan kepada bingkai wayar, bingkai bas, bingkai pintu pusat, bingkai sudut, bingkai gabungan pengubah, pendakap peralatan rod tunggal, dan lain-lain. Dari segi klasifikasi rupa seni bina, bentuk yang biasa digunakan seni bina ialah seni bina jenis masuk/keluar AH, jenis AP dengan seni bina masuk/keluar sokongan batang kilat, seni bina jenis AP, A? Seni bina jenis, seni bina jenis P, seni bina sudut, seni bina bentuk besar, dengan garis tarik masuk dan keluar dari seni bina. Dari segi tekanan pada seni bina, terdapat tiga jenis seni bina: seni bina perantaraan, seni bina terminal dan seni bina draw-wire.

Bentuk susun atur dan bentuk seni bina ditentukan oleh paras voltan, wayar dan susun atur peralatan pencawang. Bahan yang digunakan dalam seni bina adalah berkaitan dengan beban yang ditanggung oleh seni bina itu sendiri. Tahap voltan pencawang adalah tinggi, beban yang ditanggung oleh seni bina itu sendiri adalah besar, dan tahap voltan adalah rendah, dan beban yang ditanggung oleh seni bina itu sendiri adalah kecil. Seni bina pelbagai bahan mempunyai kelebihan dan kekurangan yang sepadan dan skop penggunaannya.

Peralatan perlindungan kilat untuk pencawang

Pencawang ini juga dilengkapi dengan peralatan perlindungan kilat, terutamanya penangkal kilat dan penangkap. Batang petir direka untuk mengelakkan pencawang daripada disambar petir terus yang akan mengeluarkan kilat ke dalam dirinya dan membawa arus kilat ke tanah. Apabila guruh jatuh pada talian berhampiran pencawang, gelombang guruh akan memasuki pencawang di sepanjang wayar dan menghasilkan lebihan voltan. Selain itu, operasi pemutus litar juga boleh menyebabkan lebihan voltan. Fungsi penangkap adalah untuk melepaskan secara automatik ke tanah untuk mengurangkan voltan apabila voltan lampau melebihi had tertentu. Selepas pelepasan, peralatan memadamkan arka secara automatik untuk memastikan operasi normal sistem. Pada masa ini, yang paling banyak digunakan ialah penangkap zink oksida.
