Menara Talian Penghantaran Voltan Tinggi 400kV

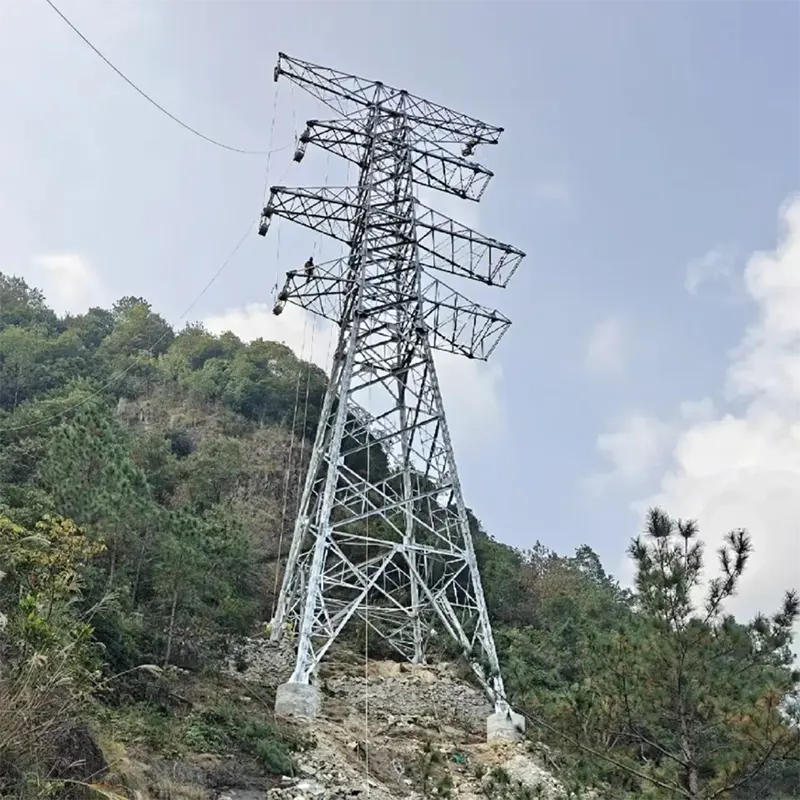

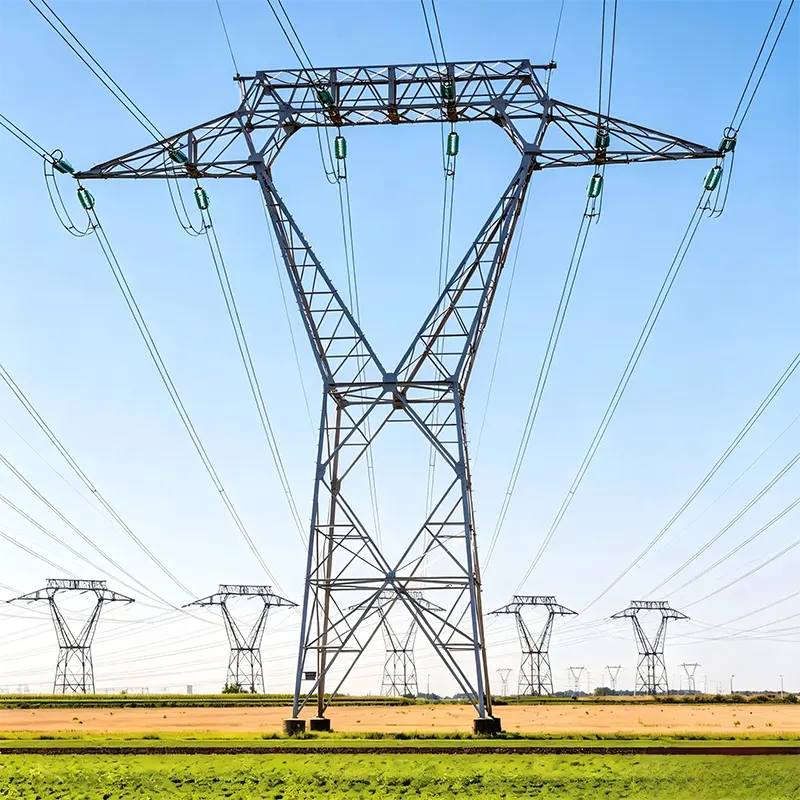

Menara talian penghantaran voltan tinggi 400kV ialah struktur kekisi keluli yang menyokong konduktor voltan tinggi, wayar bumi dan penebat pada ketinggian yang selamat di atas tanah. "400kV" merujuk kepada voltan talian yang dibawanya — antara kelas voltan tertinggi yang digunakan untuk pemindahan kuasa antara negeri dan antarabangsa. Pada tahap voltan ini, setiap menara dalam satu barisan mesti menampung ratusan tan berat konduktor dan menahan ketegangan yang sangat besar semasa pemuatan angin dan ais.

Spesifikasi Produk

Ciri dan Faedah Utama

Kejuruteraan untuk Pemuatan Melampau

Menara 400kV kami dianalisis secara struktur dengan perisian elemen terhingga terhadap gabungan kes beban yang paling teruk: angin 40 m/s pada konduktor bermuatan ais, ketidakseimbangan tegangan wayar putus dan kendur akibat suhu. Faktor keselamatan mengikut IEC 60652 / GB 50545. Apabila pengiraan mengatakan menara berdiri, ia berdiri.

Keluli Berkekuatan Tinggi, Ton Lebih Rendah

Keluli berkekuatan tinggi Q420 di bahagian kaki boleh mengurangkan berat menara sebanyak 15–25% berbanding reka bentuk Q235 konvensional. Tan yang lebih rendah bermakna kos pengangkutan yang lebih rendah, asas yang lebih kecil dan pendirian yang lebih pantas — penjimatan yang terkompaun merentasi barisan 500 menara.

Hot-Dip Galvanized untuk Servis 50+ Tahun

Setiap komponen bergalvani hot-dip mengikut ISO 1461 dengan lapisan zink minimum 85 µm. Dalam persekitaran atmosfera biasa, jangkakan 50+ tahun sebelum penyelenggaraan pertama. Untuk zon menghakis pantai atau perindustrian, kami menawarkan salutan yang lebih tebal (sehingga 120 µm) atau sistem salutan dupleks.

Sambungan Boleh Tukar, Terbukti Medan

Anggota kaki dan pendakap direka dengan lubang bolt templat ketepatan, jadi menara yang sama daripada kumpulan pengeluaran yang berbeza dipasang secara bergantian. Krew ereksi melaporkan menara kami bersatu seperti perabot yang dibuat dengan baik — tiada pengisaran, tiada reaming, tiada pemasangan tukul di tapak.

Pakej Dokumentasi Penuh

Setiap menara talian penghantaran voltan tinggi 400kV dihantar dengan lukisan fabrikasi yang disahkan, sijil ujian bahan, laporan ketebalan galvanizing dan ringkasan pengiraan struktur. Perunding dan pasukan pemeriksa anda mendapat semua yang mereka perlukan untuk penerimaan tapak.

Aplikasi Biasa

Sebagai pengeluar dan pembekal menara talian penghantaran voltan tinggi 400kV, MTtower mengarang menara untuk utiliti, kontraktor EPC dan pemaju boleh diperbaharui — dibekalkan secara pukal pada harga terus kilang untuk:

Talian penghantaran tulang belakang 400kV antara negeri dan antara wilayah

Pemindahan kuasa dari loji haba, hidro dan nuklear yang besar

Koridor sambungan grid ladang angin dan solar (talian pengumpul 400kV)

Penyambung kuasa rentas sempadan dan talian eksport

Penggantian dan peningkatan koridor 220kV/330kV yang sudah tua kepada kelas 400kV

Bahagian lintasan sungai dan laluan gunung yang memerlukan menara berat yang tinggi

Proses Pengeluaran

Setiap menara talian penghantaran voltan tinggi 400kV bermula dengan reka bentuk terperinci: kami menukar garis besar menara menjadi lukisan fabrikasi ahli demi ahli menggunakan perisian menara 3D, menjana senarai pemotongan, templat lubang dan lukisan pemasangan yang diikuti oleh bengkel kepada milimeter.

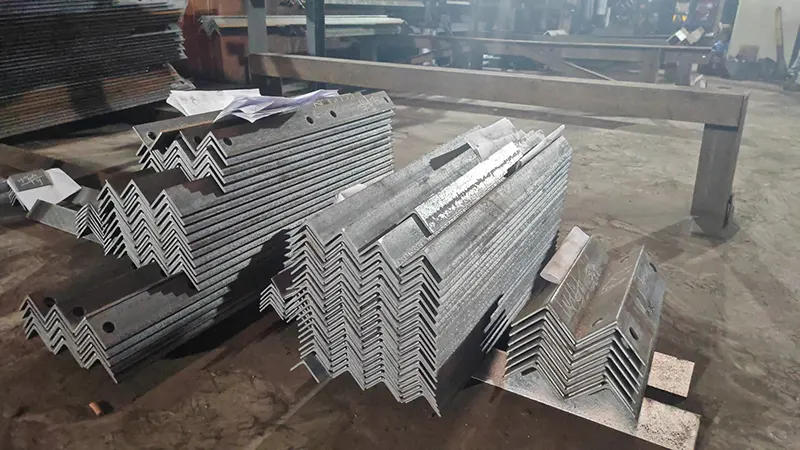

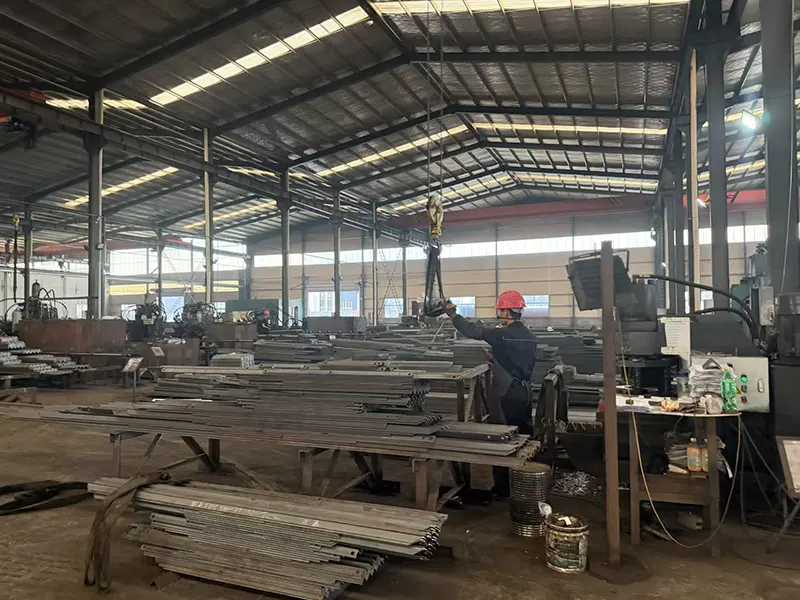

Fabrikasi: keluli sudut diluruskan, CNC dipotong mengikut panjang, dan ditebuk atau digerudi dengan templat ketepatan. Setiap ahli ditandakan dengan tag unik yang sepadan dengan lukisan, jadi keluli tiba di tapak yang telah "dilabelkan" untuk kedudukannya.

Sebelum menggembleng, pemasangan percubaan penuh dijalankan untuk sekurang-kurangnya satu menara bagi setiap jenis. Di sinilah kami mengesahkan penjajaran lubang, kesesuaian ahli dan geometri keseluruhan - satu langkah yang banyak dilangkau oleh pengeluar, dan sebab pendirian medan kami begitu lancar.

Galvanizing: komponen dinyahnyah, dijeruk dalam asid hidroklorik, difluks, dan direndam dalam zink cair pada ~450°C. Ketebalan lapisan zink disahkan dengan tolok magnet pada setiap kelompok. Pemeriksaan akhir meliputi dimensi, liputan zink, dan muat bolt.

Mengapa Memilih Maotong?

Qingdao Maotong Power Equipment Co., Ltd. memegang Lesen Pengeluaran Produk Perindustrian Kebangsaan termasuk lesen pengeluaran menara talian penghantaran 220kV dan sijil kualiti menara paip keluli 500kV. Kami bukan fabrikasi kedai kerja — kami adalah pengeluar berlesen produk menara voltan tinggi.

Daripada 205 pekerja berdaftar kami, 85 adalah profesional teknikal, termasuk jurutera kanan dan pertengahan yang mengendalikan reka bentuk struktur, perincian dan QC. Bawa kami laluan garisan dan kami akan merekayasa menara untuk dipadankan.

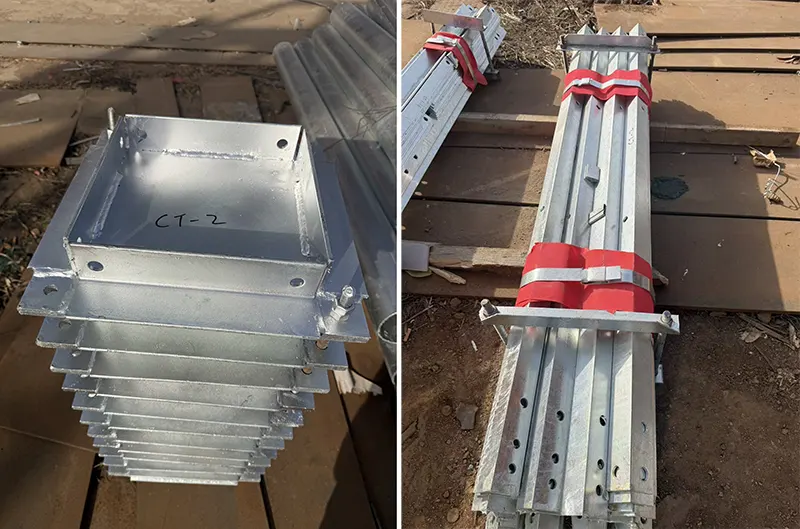

Ahli menara disatukan mengikut urutan pemasangan, diikat dengan tali keluli, dan dilindungi dengan filem plastik pada titik galas. Bahagian kecil (bolt, pencuci, kelengkapan) dikotak-kotak dan dilabel dengan jelas. Eksport pembungkusan kepada piawaian pengangkutan laut, dimuatkan terus dari bengkel kami ke kontena atau kapal pecah pukal di Pelabuhan Qingdao.

Dokumentasi: Invois Komersial, Senarai Pembungkusan, Bil Muatan, Sijil Asal, Sijil Ujian Bahan, Laporan Galvanisasi. Untuk harga menara talian penghantaran voltan tinggi 400kV, pesanan pukal atau sebut harga, hubungi pasukan jualan eksport kami.

Soalan Lazim

S: Apakah maklumat yang anda perlukan untuk memetik menara talian penghantaran voltan tinggi 400kV?

J: Jenis menara (gantungan/ketegangan/sudut), ketinggian, voltan talian, saiz dan ketegangan konduktor, angin reka bentuk dan pemuatan ais, dan piawaian yang berkenaan (IEC, GB atau setempat). Jika anda mempunyai lukisan menara, kami boleh memetik terus daripada mereka — hantarkan PDF atau DWG kepada kami dan kami akan membalas dalam masa 48 jam.

S: Bolehkah anda menyediakan menara untuk barisan lengkap, bukan hanya satu jenis?

A: Ya. Kami membuat jadual menara penuh — menara penggantungan, ketegangan, sudut dan terminal — untuk projek talian 400kV yang lengkap. Kami juga membekalkan sudut tunas asas dan perkakasan sambungan.

S: Apakah kuantiti pesanan minimum anda?

J: Untuk menara tersuai, MOQ ialah 1 set untuk tujuan prototaip atau ujian. Untuk harga pengeluaran, kami mengesyorkan memesan sekurang-kurangnya 10 set untuk mendapat manfaat daripada kecekapan fabrikasi kelompok.

S: Bagaimanakah anda memastikan menara sesuai di tapak tanpa kerja semula?

A: Setiap jenis menara menjalani pemasangan percubaan penuh sebelum menggembleng. Lubang bolt ditemplat dengan penebuk/penggerudian CNC ketepatan, dan setiap ahli ditandakan pada lukisan. Rekod kami: krew ereksi memasang menara kami tanpa pengisaran atau reaming.

S: Apakah syarat pembayaran dan penghantaran anda?

A: Biasanya deposit T/T 30%, baki oleh T/T atau L/C pada pandangan sebelum penghantaran. Untuk 30 set, penghantaran dalam tempoh 20 hari bekerja selepas deposit. EXW, FOB, CFR atau CIF Qingdao — pilihan anda.
