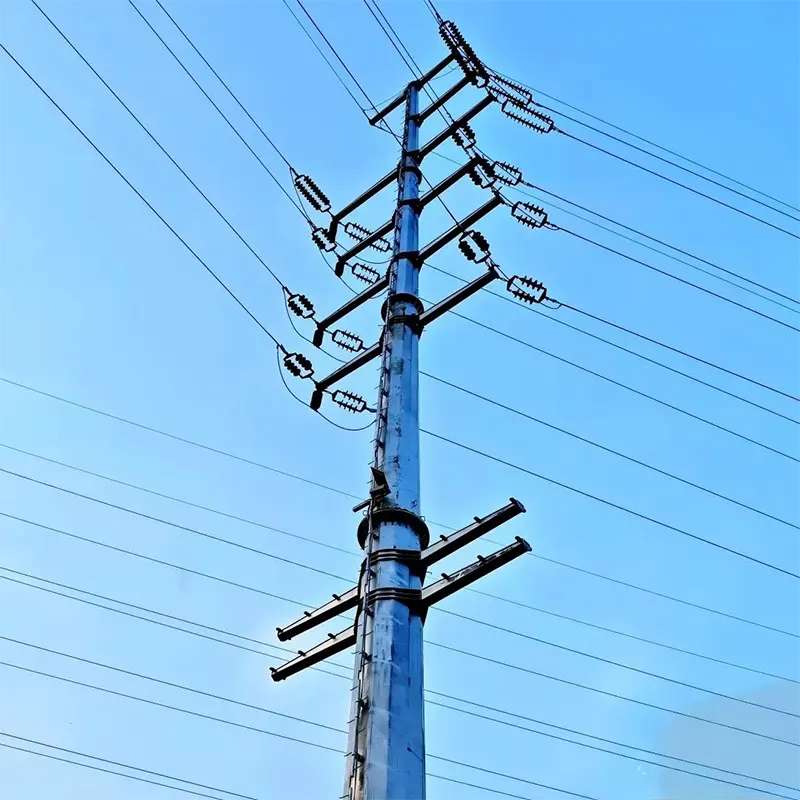

Menara Paip Penghantaran Kuasa 220kV

Menara paip penghantaran kuasa 220kV menggantikan kekisi terbuka anggota keluli sudut dengan aci keluli poligon berongga, tirus — biasanya 12 belah atau 16 belah, dibentuk dengan membengkokkan plat keluli ke dalam kon dan mengimpal jahitan membujur. Hasilnya ialah struktur yang secara dramatik lebih langsing dan lebih ringan dari segi visual daripada menara kekisi dengan kapasiti yang sama.

Mengapa perkara itu penting? Kerana tanah adalah komponen paling mahal dari mana-mana talian penghantaran. Menara paip penghantaran kuasa 220kV memerlukan tapak persegi 6–9 meter; menara paip dengan voltan yang sama memerlukan asas yang hampir tidak lebih besar daripada aci itu sendiri. Jika laluan laluan sempit, tanah mahal, atau masyarakat membantah "tiang elektrik" pada pandangan mereka — menara paip ialah reka bentuk yang memastikan projek bergerak.

Struktur dan Bahan Menara Paip Penghantaran

Aci dibuat daripada plat keluli tergelek panas (Q345 / Q355) yang dibengkokkan menjadi poligon tirus dan dikimpal dengan kimpalan arka terendam di sepanjang jahitan. Bahagian dicantumkan dengan lengan sambungan slip atau sambungan bebibir, dan bolt lengan silang ke aci di bahagian atas.

Plat aci: Q345 / Q355, ketebalan 6–30 mm bergantung pada ketinggian dan beban

Sambungan keratan: sambungan gelincir dalaman (lengan) atau gelang bebibir berbolted

Lengan silang: konfigurasi litar kekisi atau tiub, tunggal atau berganda

Tapak: plat tapak berbolted pada bolt sauh, atau aci terbenam terus

Kemasan: hot-dip tergalvani setiap ISO 1461, minimum 85 µm

Ketinggian: 25m – 60m standard; reka bentuk yang lebih tinggi tersedia atas permintaan

Kelebihan utama menara paip ialah kekukuhan kilasannya. Sebuah menara kekisi tahan berpusing melalui rangkaian pendakapnya; aci poligon tertutup menahan kilasan secara semula jadi - itulah sebabnya menara paip mengendalikan pemuatan konduktor yang tidak seimbang dan sudut berat bertukar dengan begitu anggun.

Ciri & Faedah Utama

Jejak Tanah Dipotong sehingga 70%

Menara paip penghantaran kuasa 220kV memerlukan kira-kira satu pertiga daripada kawasan asas menara kekisi yang setara. Pada garisan 50 km, perbezaan itu boleh menjimatkan beribu-ribu meter persegi tanah pampasan — selalunya perbezaan antara kelulusan projek dan kebuntuan.

Profil Mesra Kejiranan

Aci langsing dibaca secara visual sebagai "tiang" dan bukannya "tiang". Komuniti dan pihak berkuasa perancangan lebih mudah menerima menara paip di sepanjang jalan, melalui pinggir bandar dan berhampiran zon kediaman. Beberapa projek bandar kami telah diluluskan dengan tepat kerana spesifikasi talian memerlukan menara paip.

Kekuatan Kilasan Unggul

Bahagian poligon tertutup memberikan aci rintangan yang tinggi kepada beban berpusing. Ini menjadikan menara paip sesuai untuk kedudukan sudut dan terminal di mana tegangan konduktor yang tidak seimbang akan menegangkan struktur kekisi.

Ereksi Lebih Cepat, Kurang Kerja Tapak

Lebih sedikit ahli bermakna pemasangan lebih pantas: menara paip penghantaran kuasa 220kV litar dua boleh didirikan oleh krew kecil dengan satu kren dalam 1–2 hari, berbanding 3–5 hari untuk menara kekisi. Kurang buruh tapak, kurang kren, kurang pendedahan cuaca.

Reka Bentuk Bersih, Rendah Penyelenggaraan

Tiada rangkaian pendakap bermakna tiada tempat untuk burung bersarang, lebih sedikit bahaya memanjat dan penyelenggaraan masa hadapan yang lebih mudah. Permukaan aci tergalvani licin dan mengalir sendiri, menumpahkan air dan kotoran dengan cekap.

Spesifikasi Produk

Aplikasi Biasa

Sebagai pengeluar dan pembekal menara paip penghantaran kuasa 220kV, MTtower membekalkan menara ini secara pukal pada harga terus kilang untuk:

talian 220kV melalui tanah pertanian di mana pampasan jejak adalah kos utama

Koridor bandar dan pinggir bandar dengan hak laluan terhad

Laluan bersebelahan lebuh raya dan kereta api yang penting estetika

Struktur masuk dan keluar pencawang (menara paip terminal)

Ladang angin dan loji PV 220kV talian pengumpulan dan eksport

Menaik taraf koridor 110kV sedia ada kepada 220kV tanpa melebarkan laluan laluan

Soalan Lazim

S: Bilakah menara paip lebih masuk akal daripada menara kekisi?

J: Apabila pampasan tanah mahal, hak laluan adalah sempit, atau perkara estetik — kawasan bandar, tanah ladang, lebuh raya dan pendekatan pencawang. Jika tanah murah dan laluan melalui kawasan terbuka, menara kekisi biasanya lebih menjimatkan. Kami boleh mengenakan kos kedua-dua pilihan untuk laluan anda.

S: Bagaimanakah menara paip penghantaran kuasa 220kV didirikan?

J: Bahagian diangkat dengan kren dan disambung dengan sambungan slip-joint atau bebibir, bahagian bawah dahulu. Lengan silang dipasang di atas tanah dan diangkat sebagai satu bahagian. Sebuah menara paip dua litar biasanya didirikan dalam 1-2 hari dengan kren 30-60 tan.

S: Bolehkah menara paip mengendalikan kedudukan sudut dan terminal?

J: Ya — kekakuan kilasan mereka menjadikan mereka sangat baik pada kedudukan sudut dan terminal. Banyak projek menggunakan menara paip untuk keseluruhan baris, termasuk sudut; untuk sudut yang sangat berat, kami menguatkan ketebalan dinding aci.

S: Apakah ketebalan salutan zink?

J: Standard minimum 85 µm bagi setiap ISO 1461. Untuk persekitaran pantai atau perindustrian, kami mengesyorkan 110–120 µm — tersedia atas permintaan pada peningkatan kos yang sederhana.

S: Apakah masa utama dan MOQ?

A: MOQ untuk menara paip tersuai: 1 set. Penghantaran untuk 30 set: kira-kira 20 hari bekerja selepas deposit. Pembayaran: 30% T/T deposit, baki sebelum penghantaran.
